После нескольких вандальски разрушенных старых ламповых телевизоров, у меня скопилось энное количество октальных панелек. Не пропадать же добру. Начал искать какие бы лампы с октальным цоколем в них воткнуть и увидел 6п7с. Большая лампа (если сравнивать, например, с 6п14п), красивый баллон, неплохие отзывычто ещё надо?! Затем пришло холодное сибирское лето 2010 года и стало как-то не до них. Но, незамедлительно приближалось ещё более холодное время года, а чем заниматься долгими зимними вечерами, если не любимым делом. В общем снова начал искать лампы (а название уже забыл) увидел фотографию – вот она!
- Gamzan,а какую схему посоветуешь на Г-807,серьёзно? На наличие плат внимание не обращайте. Будем считать,что есть данная схема(если другой не посоветуете), лампы и трансы выходные от ТУ-100=2шт. Поправил pepel - Суббота,, 18:23. Суббота,, 18:51 Сообщение # 5.. Я РР на 807-х не делал, но если бы взялся, то по этой схеме. Даже не по этой, а по похожей, но посложнее.
- Усилитель построен на лампах. На лампах 6Н9С во водных цепях и Г-807. Зарубежный УНЧ.

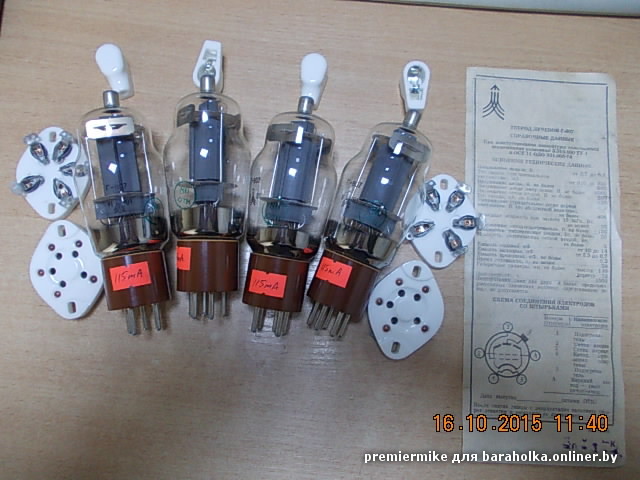

И за компанию парочка 6н9с с тем же октальным цоколем. Открываю полученную посылку – вот они, красавицы, примеряю в панельстранно – не подходит. Короче вместо 6п7с, заказал я г807 )) баллон такой же, а вот на цоколь другой.
Почесал голову – панелек нету таких, но ничего, что-нибудь придумаем. В итоге одной большой панелью для всех 4-х ламп стал кусок оргстекла. Так как серьёзный двухтактный усилитель уже есть, было желание собрать и послушать однотакт на этих лампах.
Но всё упёрлось в выходной трансформатор. В наличии было 2 штуки ТСШ-170, а для однотактного нужно собирать с зазором. То, что смогу просверлить всё железо ровно, без станка, дрелью, я очень сомневался. Подумал и решил, что нечего портить железо, а лучше собрать ещё один РР. Тем более, что схема будет другая, значит и звук другой (так и оказалось). В арсенале А.И.Манакова как раз оказалась не сложная схема на 6н9с и г807 – то, что надо! Схема с измененными номиналами деталей.
Исключён фрагмент. Полный вариант статьи доступен только Пожалуйста, Выходные трансформаторы мотал по рецепту Шалинапочти.
Возможно мой вариант хуже. Провода 0,355 не оказалась, мотал 0,3. Вместо 56 витков в слое – 60. Каркас делим средней щекой. Мотаем половины в разные стороны. На каждой половине: Первичка - две секции по 600 витков (10 слоёв по 0 витков) провода 0,3мм. Вторичка – между ними 60 витков провода 0,7мм (для 4 Ом) Таких вторичек три в параллель на каждой половине.
Соединяем первичные обмотки перекрёстно-последовательно, вторичные – параллельно. Итого на каркасе 2400 витков в первичной обмотке и 60 во вторичной.
Железо, естественно, собирается вперекрышку без зазора. Старые катушки трансформатора были в очень плачевном состоянии, пришлось делать новые.
Получилось быстро и прочно. Делается каркас из картона, и в уже собранном виде пропитывается эпоксидкой. С питанием выбор был очевиден – только импульсник.
Лёгкий, бесшумный, да и опыт какой-никакой уже есть. Как позже выяснилось опыта оказалось недостаточно, результатом чего стало несколько сгоревших транзисторов силовых ключей и много потраченного времени. Снова не обошлось без помощи Алексея (AlexD). В конце концов блок запустился, но ни в какую не желал держать нагрузку. Что только ни пробовал, а оказалось всё просто – ошибся с количеством витков в дросселе, в цепи питания накала.
От количества витков очень многое зависит, их у меня оказалось слишком много. Выбросил этот дроссель, поставил какой-то намотанный на ферритовом стержне. Блок запустился, нагрузку держит, но при подключении всех ламп происходит срыв генерации с ужасным свистом. Ткнул осциллом в +6,3в и увидел там довольно большие иглы. Видимо весь этот мусор по цепи ОС стабилизации напряжения, проскакивал и сбивал с толку TL494.
Опять поменял дроссель, в этот раз поставил с 5-ти вольтовой шины компового блока питания. Вот этот подошел просто идеально! Схема из статьи «Старому компьютерному БП – новую жизнь в аудио». Разница только в количестве витков анодного и добавлена ещё одна обмотка для отрицательного смещения.
Исключён фрагмент. Полный вариант статьи доступен только Пожалуйста, Попытался стабилизировать анодное и экранную сетку одним стабилизатором. Вроде бы получилось. Оно же электронный дроссель и плавная подача анодного. Стабилизация осуществляется следующим образом.
Цепочка из стабилитронов ограничивает анодное на уровне 350в, которые фильтруются первым полевиком (Т1). Далее с уже стабилизированных и «отфильтрованных» 350в, подаётся питание на сетку, через ещё один полевик (Т2), на котором с помощью подстроечника выставляется нужное напряжение. Исключён фрагмент. Полный вариант статьи доступен только Пожалуйста, В этом усилителе деталей немного, потому изначально планировал собрать навесным монтажем,ночего не умею, того не умею. Выходит всё сикось-накось с паутиной проводов.
Усилители на Г807 (807).. Ещё один усилитель на оконечных лампах 6П7С. Реализация от LektorMS.
Хоть и советуют собирать ламповые схемы только навесным, но пусть будет немного хуже (или не хуже) в звуке, зато аккуратнее и привычнее – нарисовал печатку. Проверка и примерка на пенопласте) На фото видно, что вместо четырёх резисторов в катодах Г807, стоит радиатор. Планировал сделать стаб.тока на ЛМках.
Ничего не получилось и позже плату переделал под резисторы. Самая интересная часть – это корпус.
Унч На Лампах Г 807
Если схема усилителя и блока питания пошли практически без изменений, то корпус совсем другая песня – это огромный простор для воплощения в жизнь своих дизайнерских и конструкторских идей. Душа желала чего-то необычного, и чтобы из подручных материалов. Но чего необычного? Компоновка была выбрана такая: выходные трансформаторы слева, блок питания справа, лампы в центре.
Материал, как обычно – то, что есть под рукой. Основание из листа ДСП 20мм, остальное – фанера 10мм. Всё это раньше было телевизором) В зимних условиях не смог под снегом найти лист жести, поэтому материалом для верхних крышек отсеков с трансами и БП стал профлист.
Ставить часть с платой усилителя и лампами «на пол» не интересно, да и не красиво. Получилось бы, что коробка с трансами почти полностью закрывала лампы (если смотреть слева), не хотелось прятать красоту. Начал думать как бы сделать парящие в воздухе и ни на чем не закреплённые лампысложно )) Вспомнил, что в своих закромах видел отрезок пластиковой трубы 30мм. Взял, примерил – подходит. К тому же в этих стойках можно спрятать все провода, идущие от платы к блоку питания, выходных и входным разъёмам и пр. Пришло время пробного полёта.
Всё хорошо, ничего не дымит, звук идёт, но греется радиатор с ключами. В прошлый раз (со зверем) такого не было. Потрогал диоды анодного и чуть не обжёгся.
Они нагрелись до такой степени, что текстолит под ними поменял цвет с желтого на коричневый. Не справляются FR307 с частотой ШИМ. Понизил частоту, диоды не кипят, но всё равно за 10 минут нагреваются до 70 градусов. Надо ставить другие, которых нету)) Выбрал с не хорошим названием, но зато очень быстрые HER306.
Совсем другое дело. На нагрев нет и намёка, и радиатор с ключами стал заметно прохладнее. С настройкой усилителя пришлось немного повозиться. Не получалось выставить ток анода, соответствующий смещению. При токе 40мА, смещение практически было равно нулю. Причина – накосячил с напряжением на экранной сетке. Вместо 300в у меня было 210в.
При включении был приятно удивлён, не услышав в динамиках шума и гула. Только на полной громкости прослушивался небольшой фон (1м от колонки), который ловят 6н9с.
Подношу руку к лампе – фон увеличивается. Думаю, если накрыть их металлическими колпачками, фон исчезнет.
Ноопять же это испортит вид). Слушать тишину на полной громкости не планирую, а из-за музыки этого фона и не слышно. Вначале статьи я писал, что хотя лампы г807 и гу29 в принципе похожи, и схема там и там двухтактная. Разница в звуке заметна даже по памяти. В этом усилителе бас более плотный, этакое мясо, что мне конечно же нравится. При этом недостатка по ВЧ тоже нет.
Все мелкие подробности на высоких частотах очень хорошо прослушиваются. И на осциллографе всё красиво, лучше, чем с ГУ29. АЧХ близка к идеальной. Начиная с 40гц и до 15кГц всё ровно. После 15 и до 20 кГц идёт небольшой подъём. После 20 неизвестно – не позволяет компьютерный генератор. И в конце небольшое слайд шоу того, что получилось.
Здравствуй, читатель! Меня зовут Игорь Котов, мне 44, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.
Нам требуется минимум 75.00 € ежемесячно по курсу — только на оплату аренды выделенного сервера, без учёта всех прочих расходов. У меня сейчас трудные времена.
Я просто не в состоянии «тянуть» один. Поэтому я был вынужден ввести.
Подписка откроет тебе годовой доступ сразу ко всем материалам журнала. Другой путь получить доступ — заяви о себе, опубликуй у нас свои статьи и завоюй признание читатетей, покупай наши киты, сотрудничай!
▼ ⚖9,71 Kb ⋅ ⇣224. Здравствуй, читатель!
Меня зовут Игорь Котов, мне 44, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства. Нам требуется минимум 75.00 € ежемесячно по курсу — только на оплату аренды выделенного сервера, без учёта всех прочих расходов. У меня сейчас трудные времена. Я просто не в состоянии «тянуть» один.
Двухтактный Унч На Г-807
Поэтому я был вынужден ввести. Подписка откроет тебе годовой доступ сразу ко всем материалам журнала. Другой путь получить доступ — заяви о себе, опубликуй у нас свои статьи и завоюй признание читатетей, покупай наши киты, сотрудничай! Присмотрелся, и в самом деле на танк смахивает ) AlexD С в катоде не вышло, потому что не смог нормально выставить ток анода. Сейчас глянул тему на форуме, где обсуждалось, при токе 40мА смещение было -14в, что не нормально. Позже понял, что причина была не в LM, а в заниженном напряжении на экранной сетке, но было поздно) LMки с радиаотором от платы оторвал и припаял резюки в катоды 1 Ом.
Обратно переделывать поленился )) Ну, и сказали, что такой стаб применяется в основном с автоматическим смещением, а для фиксированного как бы и не нужен.
Ламповый УНЧ (рис. 3.51) Дьеря Плахтовича выполнен на двух двойных триодах VI, V2 (аналог 6Н23П) и двух 807 (аналог Г-807). Левый по схеме триод V1a — усилитель напряжения, нагруженный на фазонвертор Ѵ1b с разделенной (R5, R6) нагрузкой. В катод V1a с вторичной обмотки выходного трансформатора через R23 подается напряжение общей ООС глубиной 14 дБ. Высокая степень симметрии раскачки выходных ламп ѴЗ, Ѵ4 обеспечена драйвером на Ѵ2, выполненном по схеме дифференциального усилителя с общей катодной нагрузкой R10.
Такое решение (по сравнению с часто применяемыми двумя раздельными каскадами усиления) обеспечивает автоматическую компенсацию неточности фазорасщепления каскада с разделенной нагрузкой. Выходной двухтактный каскад работает в режиме класса АВ с начальным анодным током 15 мА и фиксированным сеточным смещением (регулируется в пределах -25.-62 В триммером R4 — см. Далее схему блока питания на рис. 3.53), анодным напряжением 700 В и напряжением второй сетки 350 В. В таких условиях крутизна 807 составляет 6 мА/В, а оптимальная анодная нагрузка (Raa) 7 кОм трансформируется в стандартную нагрузку 8 Ом посредством Tr1.
Конструктивное исполнение обмоток последнего показано на рис. Он выполнен на Ш-образном магнитопроводе SM-102b (площадь около 36 см2).
Схема 60-ваттного лампового УМЗЧ Рис. Конструктивное исполнение обмоток Tr1 Каждая из последовательно соединенных секций первичной обмотки n6—n1З состоит из 262 витков ПЭВ-0,3» а каждая из параллельно соединенных секций вторичной пі—n5 — по 75 витков ПЭЛ-0,5. Блок питания (рис. 3.53) выполнен по классической полупроводниковой схеме с задержкой подачи анодных напряжений ( на С17/ВС182) и подпиткой цепей накала небольшим положительным смещением с делителя R34R35 через R25— R28. Сетевой трансформатор также выполнен на магнито-проводе SM-102b:. первичная обмотка n1 содержит 390 витков ПЭВ-0,7;. вторичные обмотки n2 — 450 ПЭВ-0,35, nЗ— 490 ПЭВ-0,35, n4 и n6— 11 ПЭЛ-1,2, n5 — 18 ПЭЛ-0,5, n7 — 100 ПЭЛ-0,2.
При номинальной выходной мощности 60 Вт коэффициент гармоник на частоте 1 кГц чуть больше 1%, АЧХ при неравномерности -1 дБ простирается от 20 до 35000 Гц. Максимальная выходная мощность 75 Вт, входное сопротивление 680 кОм, чувствительность 420 мВ.
Регулировка сводится к установке подстроечником Р4 блока питания (рис. 3.53) и резистором Р1 (рис.
3.51) такого напряжения смещения на сетках ѴЗ, Ѵ4, при котором анодные токи будут равны 15 мА. Измерять их надо по падению напряжения (оно должно быть равно 15 мВ) на катодных резисторах R19 и R20. Схема блока питания.
Затем резистором Р1 следует минимизировать коэффициент гармоник или просто на слух добиться наилучшего звучания, компенсируй возможные небольшие отличия характеристик ѴЗ и Ѵ4. Лучшие конструкции УНЧ и сабвуферов своими руками.
